Устройство контроля уровня воды (АУВ) в баке

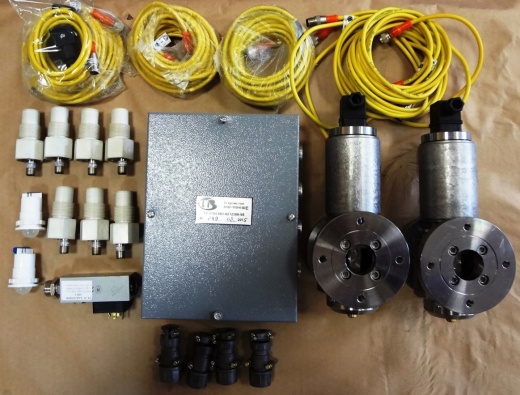

АУВ представляет собой комплект оборудования со световой индикацией, предназначенный для:

• контроля уровня воды в баке холодного водоснабжения железнодорожного подвижного состава по четырём точкам (25, 50, 75 и 100 %);
• исключения перелива воды на железнодорожные пути;
• деформации бака в процессе заправки вследствие избыточного внутреннего давления.

АУВ обеспечивает выполнение следующих функций:

• автоматическая коммутация исполнительных цепей при проведении заправки вагона водой, со световой индикацией экипировщику;
• перекрытие заправочных труб при достижении предельного уровня воды в баке;
• перекрытие заправочных труб при достижении в баке давления 0,03 МПа (0,3 кг/ см2) ±10%;
• беспрепятственное заполнение бака до сброса воды через воздухоотводящую (вестовую) трубу в случае отсутствия электропитания.

АУВ выпускается под два номинальных напряжения бортовой сети: 50 В и 110 В.

Также, существуют две модификации АУВ, отличающиеся подвагонной индикацией:

• простая сигнальная лампа;
• индикатор-сигнализатор, позволяющий определить фактическое количество воды в баке.
